Przeznaczenie
Adresowalne sygnalizatory akustyczne SAW-3001/3006 są przeznaczone do akustycznego sygnalizowania pożaru, w sposób tonowy (SAW-3001) lub głosowy (SAW-3006). Mogą pracować w adresowalnych liniach/pętlach dozorowych central sygnalizacji pożarowej POLON 3000. Załączane są na polecenie wysłane przez centralę, po spełnieniu zaprogramowanych kryteriów zadziałania, np. po wykryciu pożaru w wybranej strefie dozorowej, alarmu ogólnego w centrali, itp.
Zasada działania
Sygnalizatory SAW-3001/3006 dla poprawnej pracy,
wymagają jednoczesnej obecności dwóch napięć zasilania:
- z linii dozorowej,
- z wewnętrznej baterii alkalicznej 6LR61 lub zewnętrznego
zasilacza.
Obecność źródeł zasilania jest kontrolowana, a ich niesprawność sygnalizowana,
przez współpracującą centralę i żółte
diody LED, w sygnalizatorach. Poziom emitowanego dźwięku
nie zmienia się w zależności od sposobu jego zasilania. Istnieje
możliwość wyboru jednego z trzech poziomów głośności sygnalizatorów.
Kodowanie adresu sygnalizatorów odbywa się automatycznie
z centrali - kod adresowy zapisywany jest w ich nieulotnej pamięci.
Sygnalizatory wyposażone są w wewnętrzne izolatory
zwarć.
Sygnalizator SAW-3006, w stanie alarmowania, będzie odtwarzał jedną z wybranych podczas konfigurowania sekwencji
ostrzegawczych (sygnał ostrzegawczy – cisza – komunikat głosowy – cisza) oraz cyklicznie błyskał czerwonymi diodami LED,
nadzorując jednocześnie stan synchronizacji akustycznej z innymi sygnalizatorami, znajdującymi się w sieci POLON 3000.
Możliwy jest wybór jednej z 16 standardowych sekwencji
ostrzegawczych.
Istnieje również możliwość indywidualnego
zaprogramowania własnych sekwencji, przy wykorzystaniu
dedykowanego oprogramowania. Jeżeli komunikat głosowy
nie zostanie ustawiony, sekwencja będzie składała się wyłącznie z sygnału ostrzegawczego.
Sygnalizator SAW-3001 nie ma
możliwości programowania głosowych sekwencji ostrzegawczych.

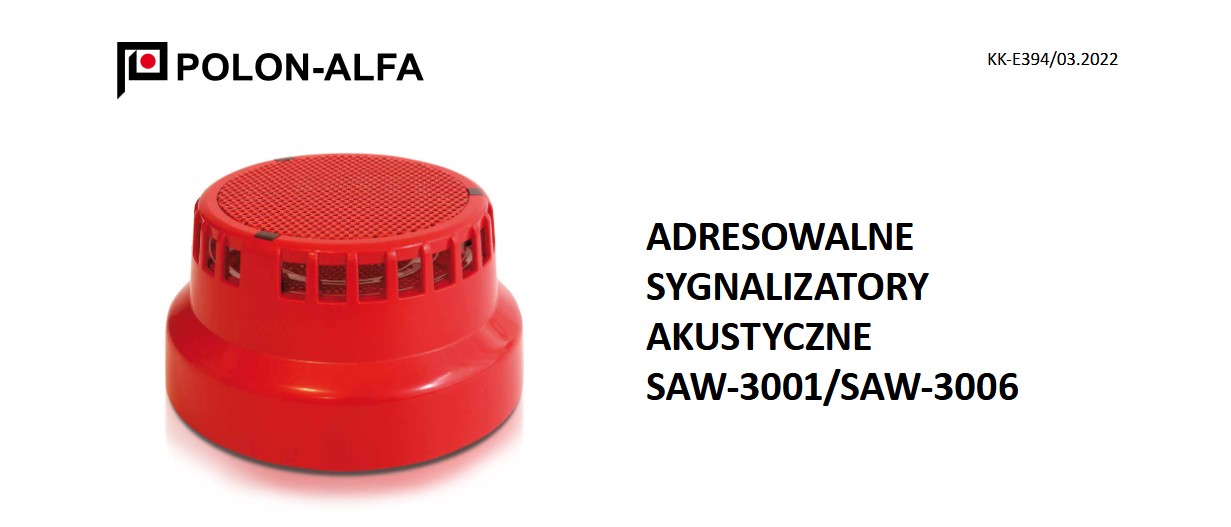

Budowa
Układy elektroniczne sygnalizatora, z przetwornikiem piezo-elektrycznym, zostały umieszczone w obudowie z czerwonego uniepalnionego tworzywa. W obudowie jest miejsce do umieszczenia i podłączenia baterii. Sygnalizator współpracuje z gniazdem G-40S, wykonanym także z uniepalnionego tworzywa. Gniazdo jest dostarczane w komplecie z sygnalizatorem. Znajduje się w nim łączówka, z bezśrubowymi zaciskami, do podłączenia przewodów instalacji. Łączówka ma sześć zacisków, dwie pary oznaczone „+” i „-” jako wejście i wyjście linii dozorowej oraz dwa zaciski do dołączenia zewnętrznego zasilacza.
Dane techniczne
| Napięcie pracy z linii dozorowej | 16,5 ÷ 24,6 V |
| Napięcie pracy z zasilacza | 9,6 ÷ 30,0 V |
| Pobór prądu z linii dozorowej | ≤ 150 μA |
| Pobór prądu z baterii | < 150 mA |
| Pobór prądu z zasilacza 12 V (9,6 ÷ 16,0 V) | < 100 mA |
| Pobór prądu z zasilacza 24 V (16,0 ÷ 30,0 V) | ≤ 50 mA |
| Czas pracy z baterii 6LR61: - w stanie dozorowania - w stanie sygnalizowania |
2 do 5 lat min 3h |
| Poziom dźwięku | do 103 dB |
| Zakres temperatur pracy | od -25 °C do +55 °C |
| Szczelność obudowy | IP 21C |
| Wymiary (z gniazdem) | Ø 115 x 70 mm |
| Masa | 0,2 kg |
Uwaga
Na wyrób wydany został przez CNBOP-PIB, jednostkę notyfikowaną nr 1438, certyfikat stałości właściwości użytkowych potwierdzający posiadanie cech/parametrów technicznych wymaganych normami EN 54-3:2001 + A1:2002 + A2:2006, EN 54-17:2015. Posiadane cechy/parametry techniczne przewyższające wymagania wymienionych norm oraz inne podane w niniejszej karcie katalogowej cechy/parametry wyrobu nieokreślone wymienionymi normami potwierdza Producent. Wyrób posiada świadectwo dopuszczenia wydane przez CNBOP-PIB. Producent wydał na wyrób deklarację właściwości użytkowych
