Przeznaczenie

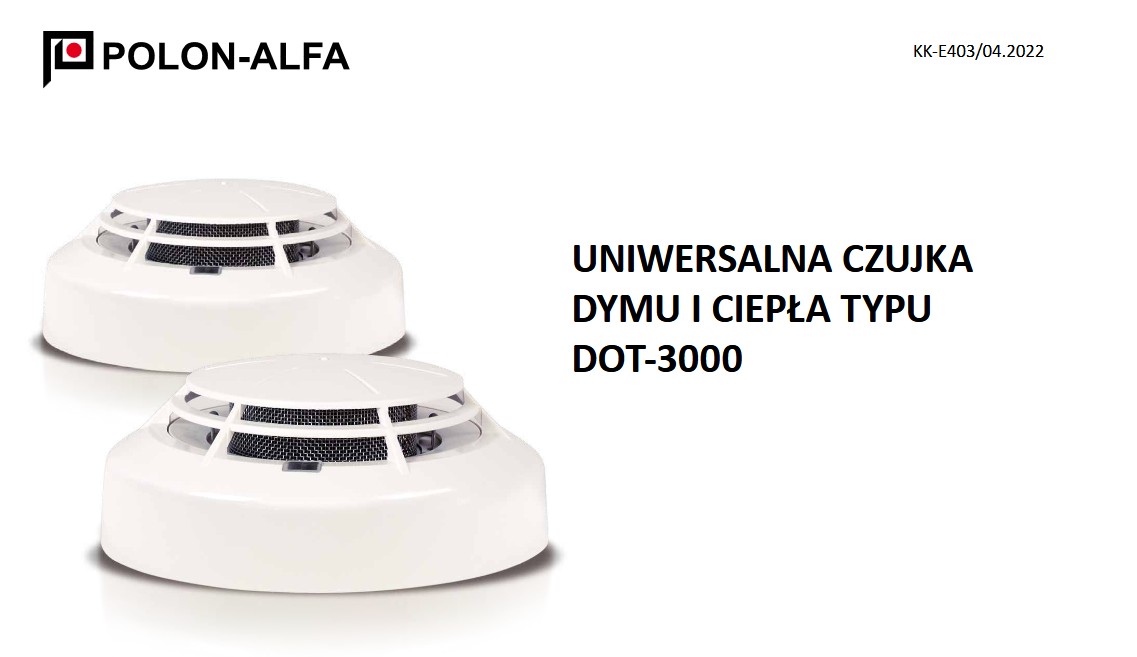

KK-E403/04.2022 Uniwersalna czujka dymu i ciepła typu DOT-3000 jest przeznaczona do wykrywania początkowego stadium rozwoju pożaru, podczas którego pojawia się dym i/lub następuje wzrost temperatury. Charakteryzuje się znaczną odpornością na wpływ ruchu powietrza i zmian ciśnienia. Zastosowanie podwójnego układu detekcji dymu (w zakresie IR i UV) oraz podwójnego układu detekcji ciepła zapewnia podwyższoną odporność na fałszywe alarmy spowodowane np. przez parę wodną i pył, zachowując przy tym małe gabaryty i wysoką estetykę czujki. Uniwersalne adresowalne czujki dymu i ciepła DOT-3000 przewidziane są do pracy w adresowalnych liniach dozorowych central sygnalizacji pożarowej systemu POLON 3000

Zasada działania

Podstawą działania detektora dymu czujki DOT-3000 jest zasada Tyndala - rozpraszanie promienia świetlnego na cząsteczkach dymu. Wnikające do wnętrza komory pomiarowej cząsteczki dymu odbijają światło emitowane przez diodę nadawczą. Rozproszone światło dociera do fotodiody powodując powstanie fotoprądu. Wnikające do czujki ciepło powoduje zmiany rezystancji termistorów. Informacje o czynnikach pożarowych z czterech detektorów poddawane są zaawansowanej analizie sygnałowej przez mikroprocesor, który ocenia stopień zagrożenia pożarowego. Komunikacja między centralą systemu POLON 3000 a czujkami DOT odbywa się za pośrednictwem adresowalnej, dwuprzewodowej linii dozorowej. Unikalny, w pełni cyfrowy protokół komunikacyjny umożliwia przekazywanie dowolnych informacji z centrali do czujki i z czujki do centrali np.: ocenę stanu otoczenia (zadymienia, temperatury), tendencję jego zmiany oraz aktualną wartość analogową temperatury i gęstość zadymienia. Mikroprocesor sterujący pracą czujki, kontroluje poprawność działania jej podstawowych układów i w razie stwierdzenia nieprawidłowości przekazuje stosowne informacje do centrali. Czujka DOT-3000 jest czujką analogową, z cyfrowym mechanizmem samoregulacji, tzn. utrzymuje stałą czułość przy po- stępującym zabrudzeniu komory pomiarowej. Po przekroczeniu założonego progu czujka wysyła do centrali informację o częściowym zabrudzeniu komory pomiarowej, w celu poinformowania służb serwisowych o konieczności podjęcia odpowiednich działań. Czujka wyposażona jest w wewnętrzny izolator zwarć, który odcina sprawną część linii dozorowej od sąsiadującej części uszkodzonej, co umożliwia dalszą niezakłóconą pracę czujki. Stan alarmowania czujki sygnalizowany jest impulsowym, czerwonym światłem dwóch diod, umieszczonych po przeciwnych stronach obudowy czujki.
