Przeznaczenie
Element kontrolno-sterujący EKS-3022 jest przeznaczony do uruchamiania (stykami przekaźników), na sygnał z centrali, urządzeń przeciwpożarowych i alarmowych. Umożliwia kontrolowanie sprawności sterowanych urządzeń i poprawności ich zadziałania. Może też kontrolować stany dowolnych urządzeń niezwiązanych z ich wysterowaniem. Element kontrolno-sterujący EKS-3022 wyposażony jest w dwa wejścia IN i dwa wyjścia. Wejścia parametryczne (IN) elementu EKS-3022 umożliwiają podłączenie niezależnych, bezpotencjałowych zestyków, normalnie zwartych albo normalnie rozwartych. Wyjścia elementu EKS-3022 umożliwiają podłączenie urządzeń, których pobór prądu nie przekracza 2 A (prąd rozrucho- wy maks. 6 A przy maks. 5 ms). Element typu EKS-3022 może pracować w adresowalnych li- niach/pętlach dozorowych central sygnalizacji pożarowej POLON 3000
Zasada Działania
Uruchomienie przekaźnika w elemencie kontrolno-sterują-
cym następuje na rozkaz przesłany z centrali i jest sygnalizo-
wane rozbłyskami czerwonej diody świecącej, pozwalającej
na lokalizację alarmującego elementu. Skasowanie alarmo-
wania centrali powoduje powrotne przełączenie zestyków
przekaźnika.
Działanie elementów może być programowane i polega na
wyborze:
• rodzaju pracy wyjścia sterującego (wyłączone, ciągłe, impul-
sowe, cykliczne, cykliczne skończone),
• możliwości kontroli ciągłości przewodu podłączonego do
wyjścia sterującego (wyłączona, włączona),
• stanu bezpiecznego wyjścia sterującego – funkcja „fail safe”
(bez zmiany, niewysterowany, wysterowany),
• funkcji jaką spełnia wejście (kontrolne, alarmowe),
• sposobu działania wejścia parametrycznego (IN),
• czasów opóźnienia wysterowania, wysterowania, opóźnie-
nia kasowania i kasowania.
Element EKS-3022 wyposażony jest w wewnętrzne izolatory
zwarć. Kodowanie adresu elementu odbywa się automatycznie
z centrali - kod adresowy zapisywany jest w jego nieulotnej
pamięci.

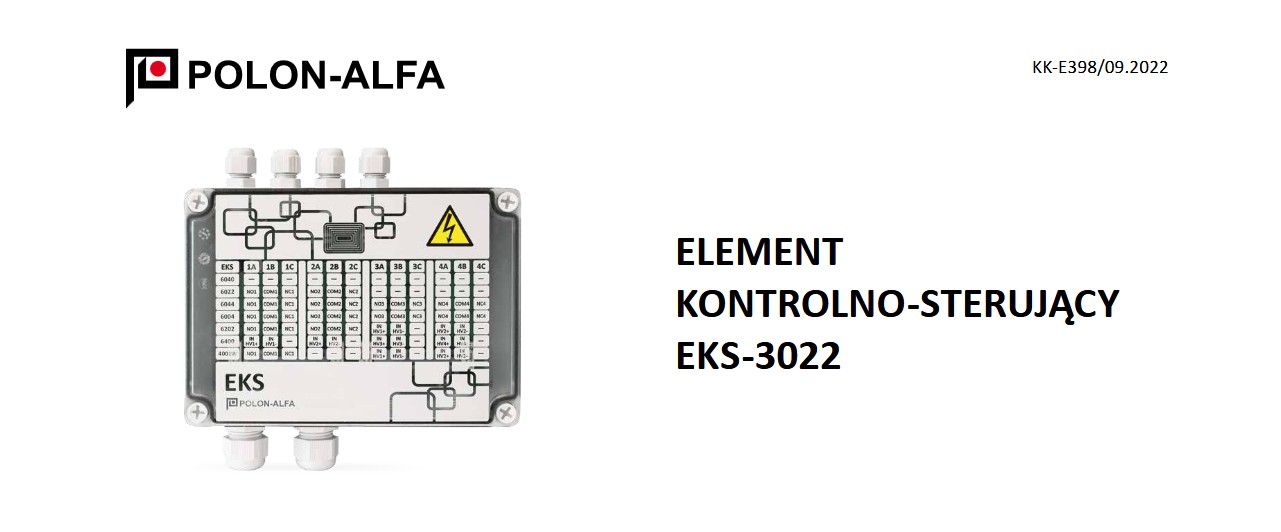

Budowa
Element kontrolno-sterujący EKS-3022 wykonano w postaci płytki drukowanej wraz z elementami elektronicznymi i zespołem łączówek, umieszczonymi w obudowie z poliwęglanu. Obu- dowa gwarantuje wysoki stopień szczelności, umożliwiający instalowanie elementów w trudnych warunkach lub na zewnątrz obiektów. Posiada odpowiednie wejścia dławikowe na osobne wprowadzenie przewodów linii dozorowej, linii kontrolnych i sterujących. Obudowa ma w narożach otwory do mocowania na ścianie.
Dane techniczne
| Napięcie pracy | 16,5 ÷ 24,6 V |
| Pobór prądu z linii dozorowej | < 220 μA |
| Obciążalność styków przekaźnika NO/NC |
2 A/30 V DC (max 60 W) 0,27 A/230 V AC (max 62,5 VA) |
| Napięcie zasilania sterowanego urządzenia |
6 ÷ 220 V DC, 230 V AC |
| Stan bezpieczny wyjścia sterującego | bez zmiany, wysterowany, niewysterowany |
| Inicjacja wejścia kontrolnego | - styk bezpotencjałowy NO lub NC |
| Zakres temperatur pracy | od -40 °C do +85 °C |
| Szczelność obudowy | IP 66 |
| Wymiary maks. | 175 x 173 x 60 mm |
| Doprowadzenie kabli w obudowach |
- przewody linii dozorowej, wejścia IN dławiki M12 - przewody sterujące dławiki M16 |
| Masa | < 0,5 kg |
Uwaga
Na wyrób wydany został przez CNBOP-PIB, jednostkę notyfikowaną nr 1438, certyfikat stałości właściwości użytkowych potwierdzający posiadanie cech/parametrów technicznych wymaganych normami EN 54-17:2005 + AC:2007, EN 54-18:2005 + AC:2007. Posiadane cechy/parametry techniczne przewyższające wymagania wymienionych norm oraz inne podane w niniejszej karcie katalogowej cechy/parametry wyrobu nieokreślone wymienionymi normami potwierdza Producent. Producent wydał na wyrób deklarację właściwości użytkowych.
